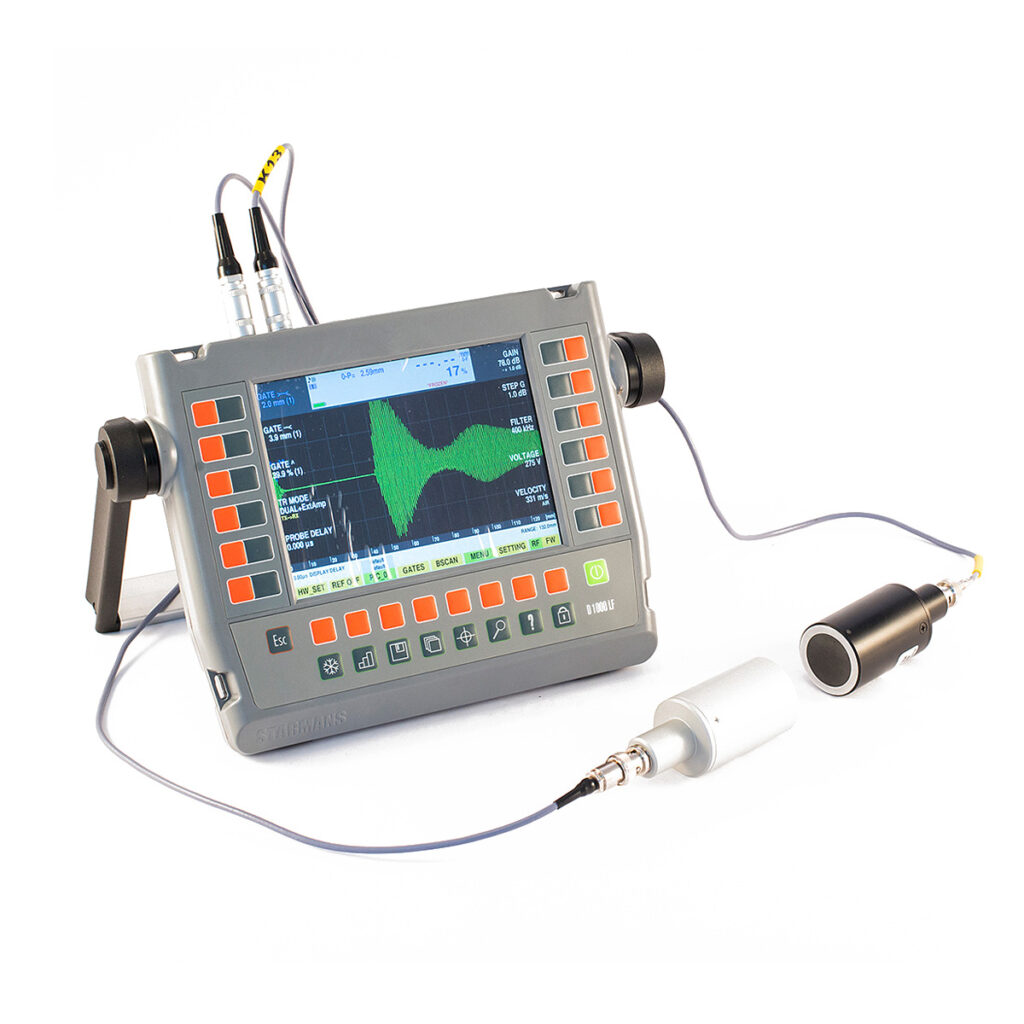

Ультразвуковий низькочастотний дефектоскоп Starmans DIO 1000 LF використовується для контролю композитних, пористих та інших матеріалів з високим згасанням ультразвуку, таких як бетон, камінь, чавун, вуглепластик, пластмаса (швидкість розповсюдження УЗ хвиль у різних матеріалах). Принциповою особливістю даного приладу є його низька робоча частота від 20 кГц до 1 МГц.
Портативний прилад для випробування матеріалів з високим згасанням ультразвукових хвиль, таких як бетон, дерево, пластмаси, конструкції та крупнозернисті матеріали.
Крім пошуку дефектів, DIO 1000 LF дозволяє вимірювати товщину об'єктів контролю та має повний функціонал обробки даних традиційного дефектоскопу DIO 1000 SFE. Таким чином, низькочастотна модель STARMANS DIO 1000 LF поєднує в собі традиційні способи УЗК та сучасні технології контролю з використанням дифракційно-часового та електромагнітно-акустичного методів.
Starmans DIO 1000 LF має потужне програмне оснащення, що забезпечує підвищену точність контролю. Прилад має малу вагу (1,28 кг), компактні габарити (224 х 188 х 34 см) та зручний інтерфейс з інтуїтивним керуванням. Прилад може працювати автономно до 10 годин. Процес контролю відображається на великому дисплеї антивідблиску з роздільною здатністю 1024 х 768 і функцією регулювання яскравості для роботи при яскравому сонячному світлі. Ультразвуковий дефектоскоп STARMANS DIO 1000 LF працює з будь-якими вітчизняними та імпортними перетворювачами.
- можливість підключення та контролю із застосуванням дифракційно-часового методу
- можливість контролю з використанням електромагнітно-акустичних перетворювачів
- до 10 години безперебійної роботи
- антивідблиск дисплей з 1024х768 з функцією регулювання яскравості
- можливість підключення відео та фотокамери для зйомки контрольованих об'єктів
- вбудована функція автоматичного калібрування
- робота в режимі товщиноміра
- можливість підключення та контролю із застосуванням дифракційно-часового методу
- можливість контролю з використанням електромагнітно-акустичних перетворювачів
- до 10 години безперебійної роботи
- антивідблиск дисплей з 1024х768 з функцією регулювання яскравості
- можливість підключення відео та фотокамери для зйомки контрольованих об'єктів
- вбудована функція автоматичного калібрування
- робота в режимі товщиноміра
Функції DIO 1000 LF

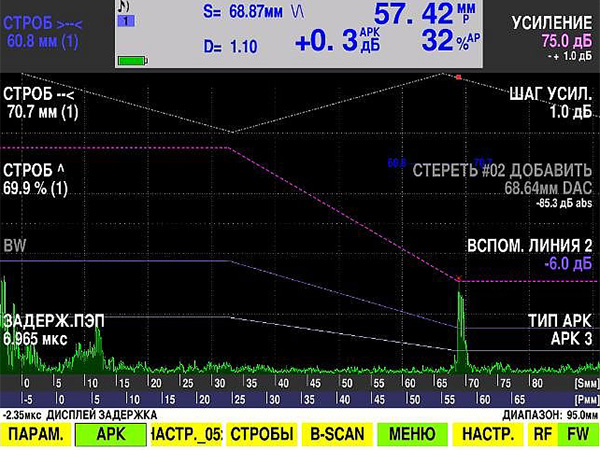

ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту

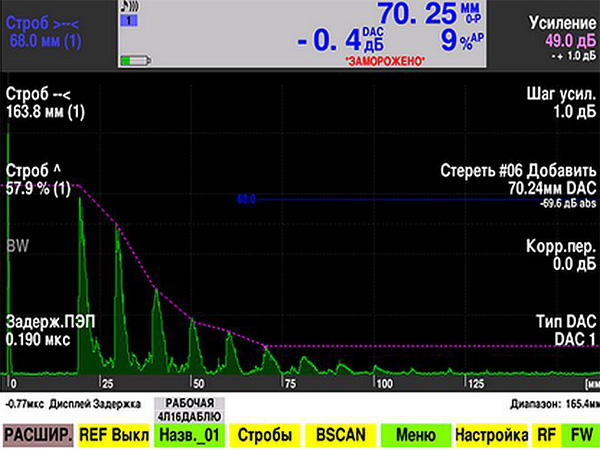

Корекція амплітуди ТРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу в матеріалі

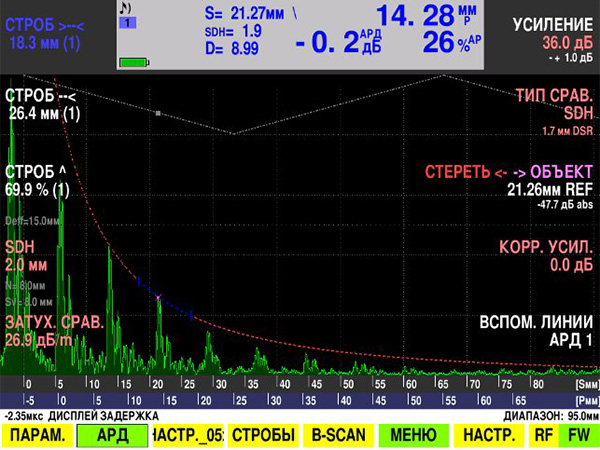

Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру

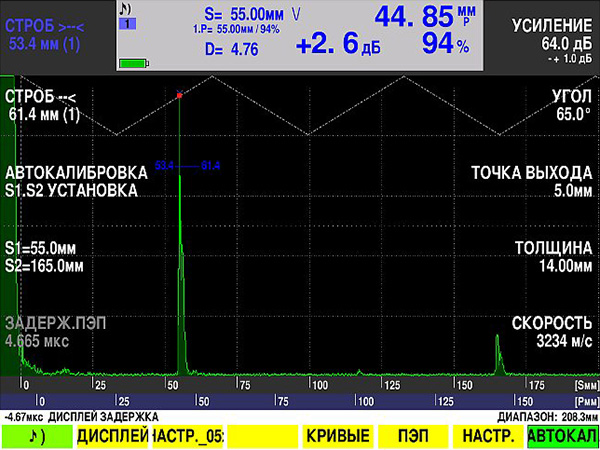

Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку

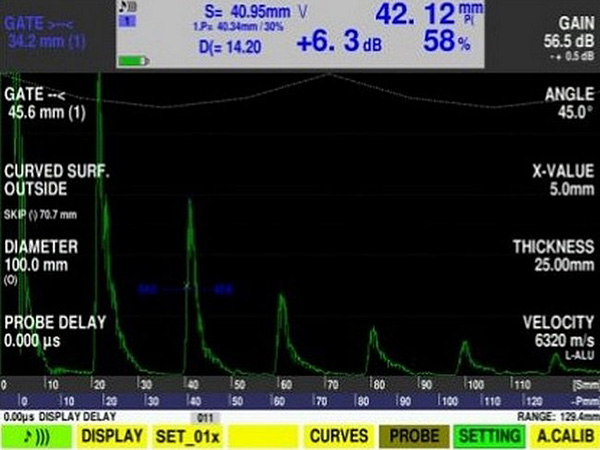

Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів
ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту
Корекція амплітуди ТРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу в матеріалі
Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру
Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку
Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів
Основні технічні характеристики DIO 1000 LF
111 дБ (71 дБ безперервно)
побудова по 20 точках, регульована за висотою
широкосмуговий, вузькосмуговий або смугові фільтри – 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
від 20кГц до 1МГц
Від 100 до 15240 м/с стали
сигнал від енкодера A, B, старт, TTL 5 В, живлення енкодера – переключається 5 В
USB, RS232 Ethernet, Wireless Ethernet (на замовлення), Bluetooth (на замовлення)
Lemo 01
0.74кг + 0.54кг батарея
224х188×34 мм
Базова комплектація ультразвукового дефектоскопу DIO 1000 LF
- 1x Li-Ion акумулятор (вбудований)
- 1x Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- 2х Кабель BNC-LEMO01
- 1х Перетворювач Air Coupled PNL 45-005 R 50KHz
- 1х Перетворювач Air Coupled PNL 45-005 T 50KHz
- 1x Кабель USB
- 1x USB Flash Disk 2GB
- 1x Алюмінієвий ударостійкий кейс (чорний або сріблястий)
- 1x Захисний чохол
- 1x Наплічний ремінь
- 1x Ремінні кріплення для кейсу
- 1x Свідоцтво перевірки
- 1х Посібник з експлуатації
- 1x Li-Ion акумулятор (вбудований)
- 1x Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- 2х Кабель BNC-LEMO01
- 1х Перетворювач Air Coupled PNL 45-005 R 50KHz
- 1х Перетворювач Air Coupled PNL 45-005 T 50KHz
- 1x Кабель USB
- 1x USB Flash Disk 2GB
- 1x Алюмінієвий ударостійкий кейс (чорний або сріблястий)
- 1x Захисний чохол
- 1x Наплічний ремінь
- 1x Ремінні кріплення для кейсу
- 1x Свідоцтво перевірки
- 1х Посібник з експлуатації
