Ультразвуковий дефектоскоп STARMANS DIO 1000 PA – це високочастотний ультразвуковий дефектоскоп на фазованих ґратах, з можливістю підключення дифракційно-часових сканерів та безконтактного контролю методом ЕМА.
Новий ультразвуковий дефектоскоп Defectobook® поєднує функції звичайного ультразвукового приладу з потужністю фазованої решітки.
Будучи флагманом у лінійці ультразвукових дефектоскопів чеської компанії "STARMANS electronics", DIO 1000 PA має всі відомі на сьогоднішній день функції сучасних приладів і вигідно відрізняється від конкурентів ціною і новаторськими рішеннями. Більш ніж 20-річний досвід розробок високотехнологічного обладнання дозволив компанії STARMANS створити по-справжньому потужний прилад, що увібрав у себе новітні технології та високу європейську якість.
Завдяки набору перерахованих якостей, УЗ дефектоскоп DIO 1000 PA відрізняється підвищеною здатністю виявлення дефектів, кращою візуалізацією проблемних ділянок, а також підвищує ефективність контролю шляхом разового налаштування перегляду А-сканів під різними кутами, усуваючи необхідність використання кількох призм та датчиків. Таким чином, прилад має всі користувальницькі характеристики дефектоскопа DIO 1000 SFE, з додатковими перевагами методу фазованих решіток.
Дефектоскоп DIO 1000PA має потужне програмне забезпечення, інтуїтивне керування та високу швидкість контролю. Завдяки застосуванню сучасних електронних компонентів вдалося створити портативний прилад для застосування ПЕП з фазованими гратами. Мала вага та габарити дефектоскопа DIO 1000 PA дають можливість контролю об'єктів недоступних раніше через громіздкість і велику вагу приладів.
- Авіаційна галузь. Контролює якість кольорових металів та композитних матеріалів
- Залізнична галузь. Застосовується для контролю матеріалів з різних сталей, включаючи матеріали з вмістом марганцю
- Автомобільна промисловість. Для здійснення контролю якості у місцях точкового зварювання
- Ливарна галузь. Діагностика та дослідження прокату, поковок та різних деталей
- Енергетична промисловість. Для здійснення контролю валів, фланців, маточок, а також для діагностики аустенітних швів
- Нафтогазова галузь. У контролі якості трубопроводу, особливо в місцях зварних з'єднань, виявлення корозії, а також діагностики труб, що експлуатуються, які виконані з пластику і металів, судин під тиском і так далі
- Авіаційна галузь. Контролює якість кольорових металів та композитних матеріалів
- Залізнична галузь. Застосовується для контролю матеріалів з різних сталей, включаючи матеріали з вмістом марганцю
- Автомобільна промисловість. Для здійснення контролю якості у місцях точкового зварювання
- Ливарна галузь. Діагностика та дослідження прокату, поковок та різних деталей
- Енергетична промисловість. Для здійснення контролю валів, фланців, маточок, а також для діагностики аустенітних швів
- Нафтогазова галузь. У контролі якості трубопроводу, особливо в місцях зварних з'єднань, виявлення корозії, а також діагностики труб, що експлуатуються, які виконані з пластику і металів, судин під тиском і так далі
Функції DIO 1000 PA

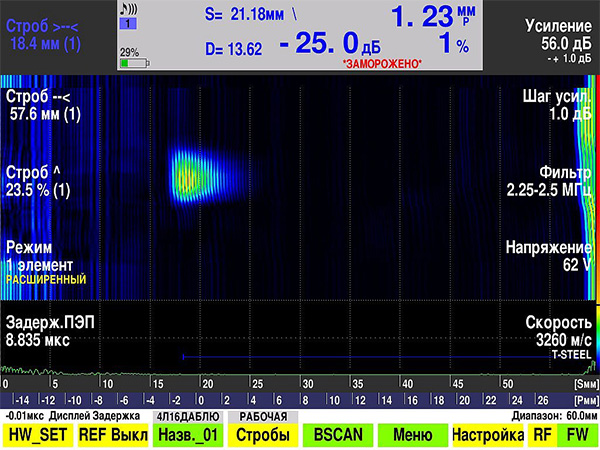

Одночасне відображення кількох сканів та розгорток
Інтерфейс приладу дозволяє візуалізувати та одночасно виводити на екран кілька сканів та розгорток. Наприклад, одночасне відображення А і S сканів дозволяє максимально швидко виявити дефект, визначити його координати, розміри та зробити відбраковування.

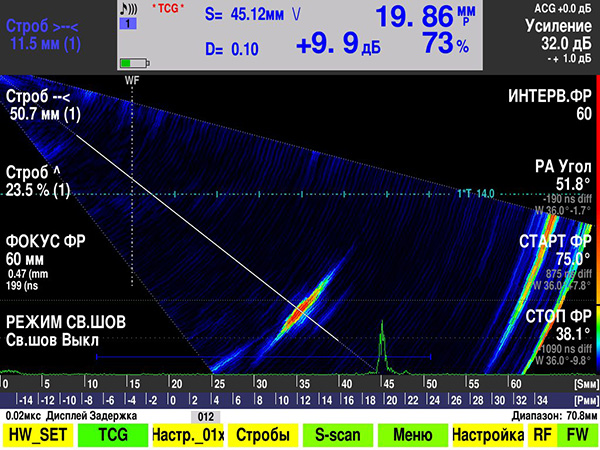

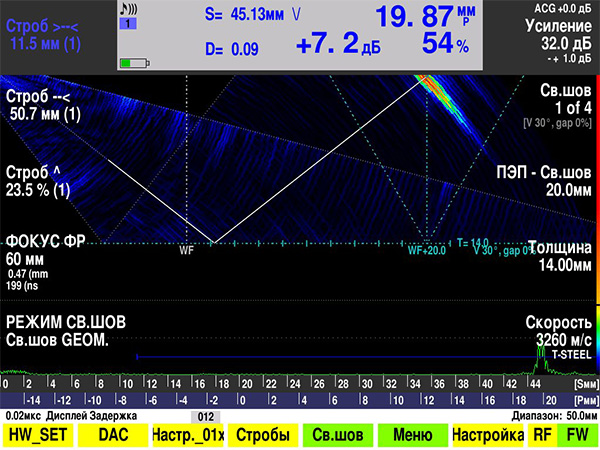

Режим профілю зварного шва
Ця функція значно розширює можливості визначення координат і геометрії дефектів щодо контрольованого зварного шва.

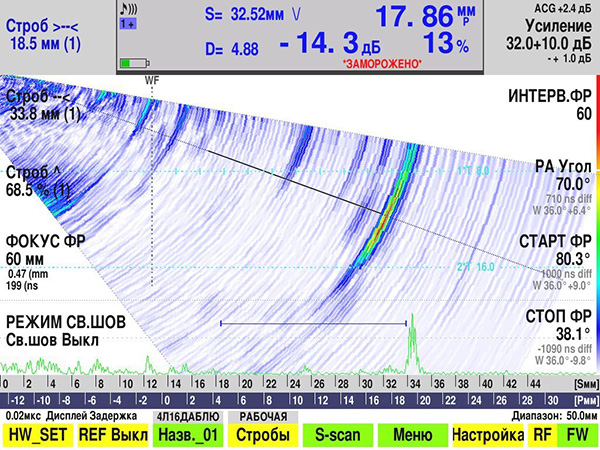

Можливість візуалізації
Прилад має можливість роботи в різних режимах дослідження з використанням безлічі сканів та розгорток для візуального відображення дефектів у різних площинах.
Створення наочних звітів
Ця функція забезпечує зручне виведення наочних звітів у кількох форматах. У приладі реалізована можливість інвертування кольорів результатів для більш наочного уявлення. Є можливість самостійної конфігурації звітів шляхом редагування файлів XML. Створені звіти у різних форматах (PNG, HTML, XML тощо) переносяться на комп'ютер через USB.

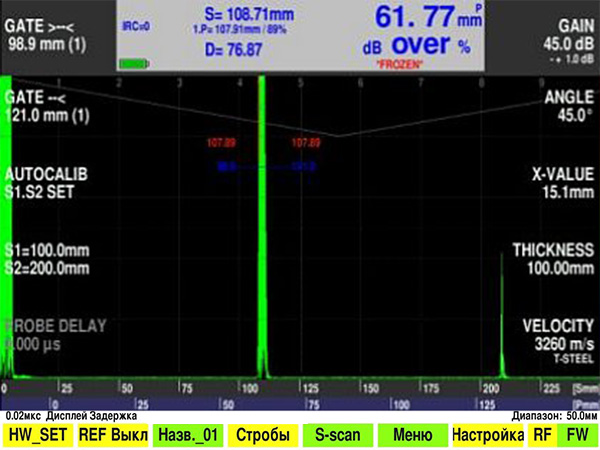

Автоматичне калібрування перетворювача
Автоматичне калібрування дефектоскопа під використовувані перетворювачі за стандартним зразком.

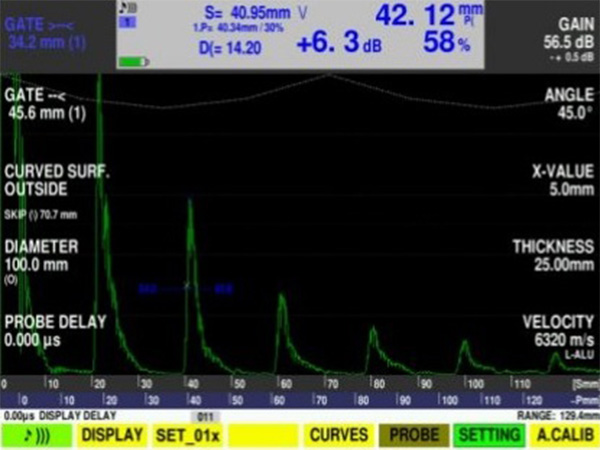

Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів.

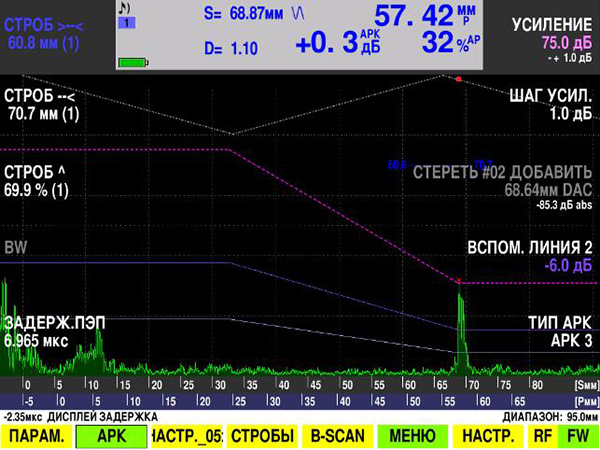

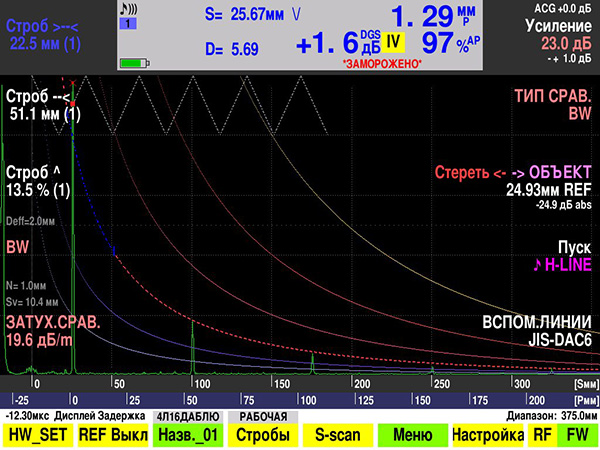

Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру.
ТРЧ
Функція тимчасового регулювання чутливості необхідна для вирівнювання сигналу амплітуди з урахуванням відстані до дефекту.

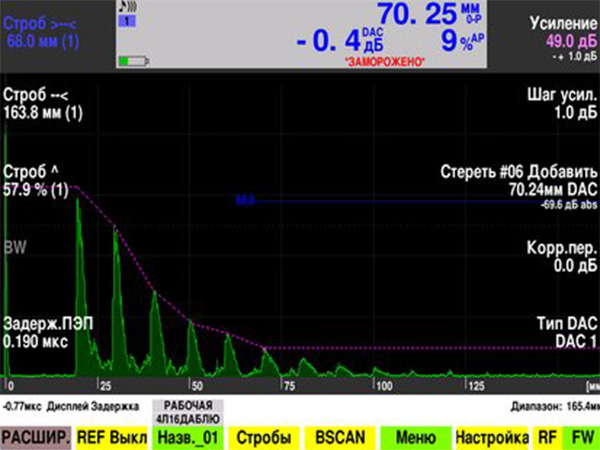

Корекція амплітуди ТРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу у матеріалі.
Одночасне відображення кількох сканів та розгорток
Інтерфейс приладу дозволяє візуалізувати та одночасно виводити на екран кілька сканів та розгорток. Наприклад, одночасне відображення А і S сканів дозволяє максимально швидко виявити дефект, визначити його координати, розміри та зробити відбраковування.
Режим профілю зварного шва
Ця функція значно розширює можливості визначення координат і геометрії дефектів щодо контрольованого зварного шва.
Можливість візуалізації
Прилад має можливість роботи в різних режимах дослідження з використанням безлічі сканів та розгорток для візуального відображення дефектів у різних площинах.
Створення наочних звітів
Ця функція забезпечує зручне виведення наочних звітів у кількох форматах. У приладі реалізована можливість інвертування кольорів результатів для більш наочного уявлення. Є можливість самостійної конфігурації звітів шляхом редагування файлів XML. Створені звіти у різних форматах (PNG, HTML, XML тощо) переносяться на комп'ютер через USB.
Автоматичне калібрування перетворювача
Автоматичне калібрування дефектоскопа під використовувані перетворювачі за стандартним зразком.
Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів.
Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру.
ТРЧ
Функція тимчасового регулювання чутливості необхідна для вирівнювання сигналу амплітуди з урахуванням відстані до дефекту.
Корекція амплітуди ВРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу у матеріалі.
Основні технічні характеристики DIO 1000 PA (режим традиційного дефектоскопа)
111 дБ (71 дБ безперервно)
побудова по 20 точках, регульована за висотою
широкосмуговий, вузькосмуговий або смугові фільтри – 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
0.5 МГц – 30 МГц при -3 дБ
Від 100 до 15240 м/с стали
сигнал від енкодера A, B, старт, TTL 5 В, живлення енкодера – переключається 5 В
USB, RS-232 Ethernet, Wireless Ethernet (замовлення), Bluetooth (замовлення)
Lemo 00
0.74кг + 0.54кг батарея
224х188×34 мм

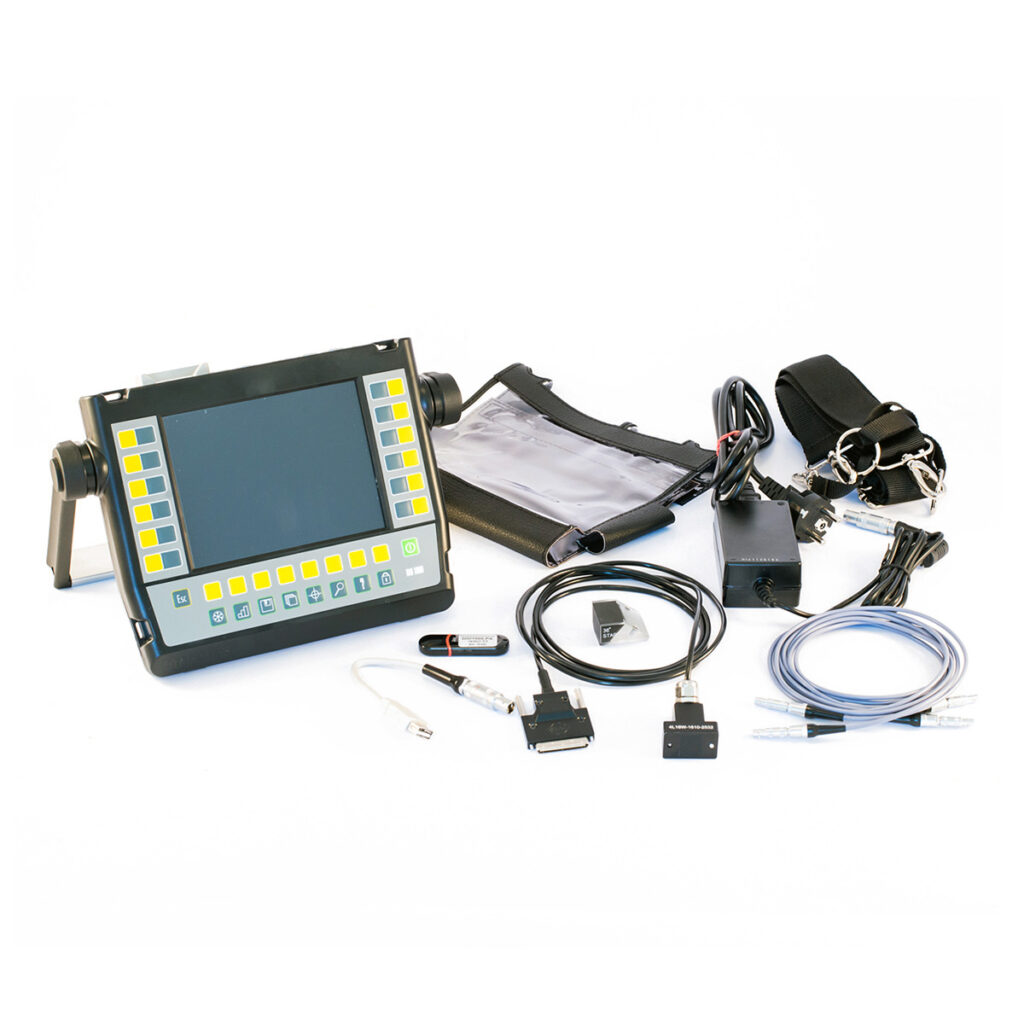

Базова комплектація ультразвукового дефектоскопу DIO 1000 PA
- 1x Li-Ion акумулятор (вбудований)
- 1x Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- 1х Фазовані грати PPA 4L16W-1610
- 1х Призма для фазованих ґрат WPA 36°-1610
- 2x Кабель LEMO00-LEMO00
- 1x USB-кабель
- 1x USB Flash Disk 2GB - ПЗ та Інструкція з експлуатації

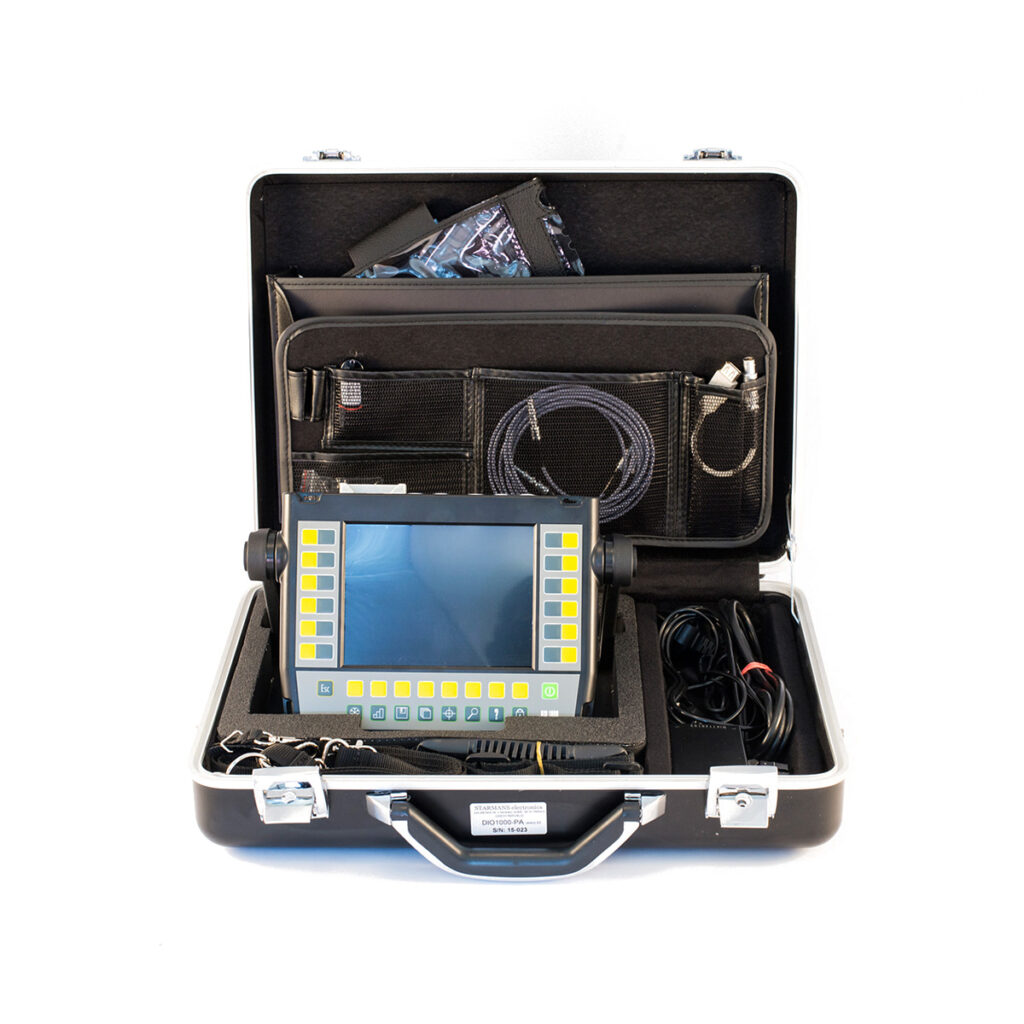

- 1x Алюмінієвий ударостійкий кейс (чорний або сріблястий)
- 1x Захисний чохол
- 1x Наплічний ремінь
- 1x Ремінні кріплення для кейсу
- 1x Li-Ion акумулятор (вбудований)
- 1x Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- 1х Фазовані грати PPA 4L16W-1610
- 1х Призма для фазованих ґрат WPA 36°-1610
- 2x Кабель LEMO00-LEMO00
- 1x USB-кабель
- 1x USB Flash Disk 2GB - ПЗ та Інструкція з експлуатації
- 1x Алюмінієвий ударостійкий кейс (чорний або сріблястий)
- 1x Захисний чохол
- 1x Наплічний ремінь
- 1x Ремінні кріплення для кейсу
