Високочастотний ультразвуковий дефектоскоп, що поєднує в собі традиційні способи УЗК та сучасні технології контролю з використанням дифракційно-часового та електромагнітно-акустичного методів.
Просте та доступне за ціною рішення для повсякденного використання у майстерні, лабораторії та на відкритому просторі. Хороший баланс між ергономікою та функціональністю.

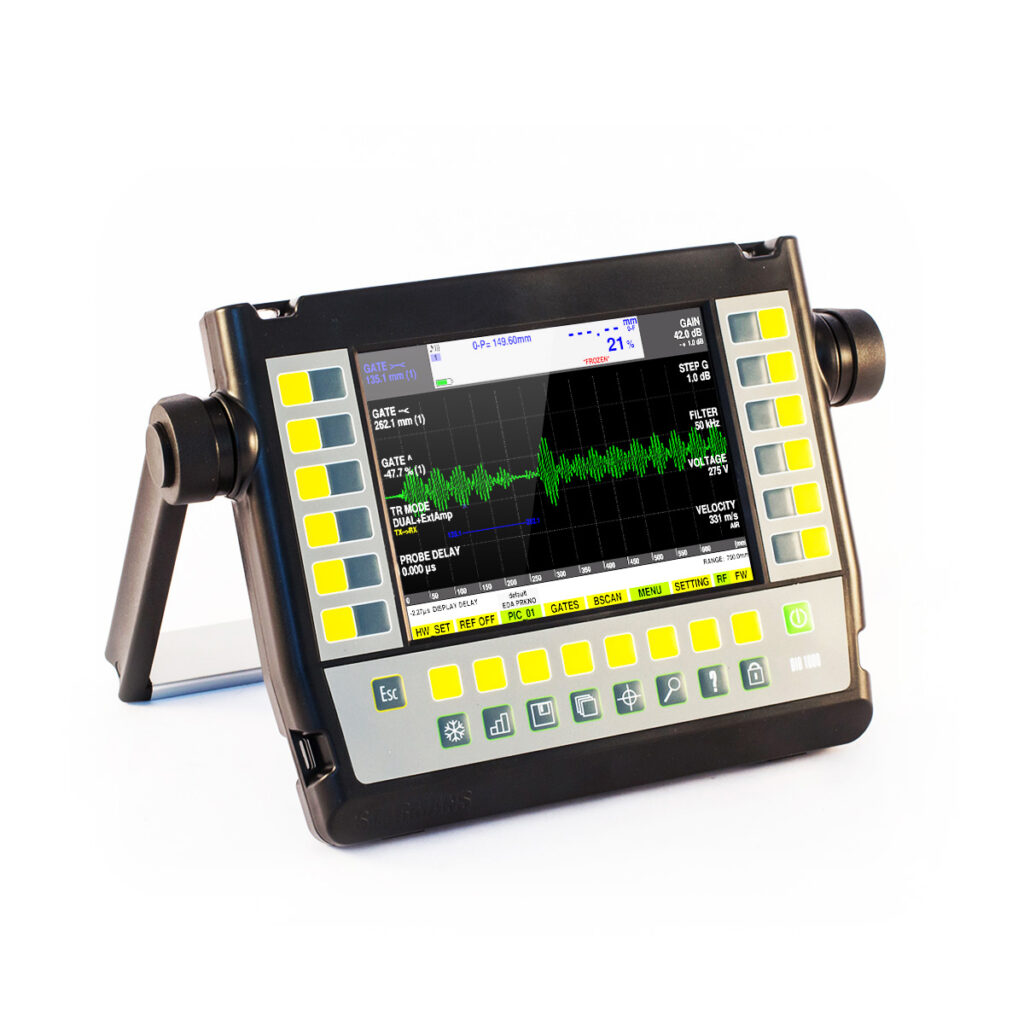

УЗ дефектоскоп DIO 1000 SFE має потужне програмне оснащення, що забезпечує підвищену точність контролю. Модель має функції автокалібрування та можливість оперативного створення звітів, що значно підвищує ефективність та швидкість отримання результатів. Дефектоскоп DIO 1000 SFE має малу вагу (1,3кг), компактні габарити (224/188/34см) та зручний інтерфейс з інтуїтивним керуванням. Прилад може працювати автономно до 10 годин. Процес контролю відображається на великому дисплеї антивідблиску з роздільною здатністю 1024х768 і функцією регулювання яскравості для роботи при сонячному світлі. Ультразвуковий дефектоскоп STARMANS DIO 1000 SFE працює з будь-якими вітчизняними та імпортними перетворювачами.
- TOFD-метод (дифракційно-часовий метод) може бути альтернативою радіографічному методу ПК
- Повна відтворюваність результатів досліджень
- Можливість вимірювання розмірів ерозії металу на внутрішній поверхні
- Вища точність під час проведення досліджень (±1 мм, при повторному проході± 03 мм)
- Дефект може бути виявлений незалежно від його просторового становища
- Вимір розмірів та положення дефекту не залежить від амплітуди хвилі, тільки від часу її проходження
- Сканування охоплює весь об'єм шва вздовж однієї лінії, підвищуючи ефективність та продуктивність контролю
- Можливе документування та зберігання отриманих результатів контролю
- Внутрішні дефекти в шві не викликають спотворення сигналу бічної хвилі, також не змінюється сигнал, відбитий від зворотної поверхні, для таких дефектів характерна наявність двох дифрагованих сигналів від нижньої і верхньої частин дефекту
- Точкові дефекти, наприклад, пористість, викликають появу одного або кількох сигналів між бічною та відбитою від зворотної поверхнею хвилями. У них відсутній сигнал від вершини дефекту, а так само немає протяжності сигналу
- Дефект із виходом на поверхню визначається як переривання бічної хвилі, верхня частина сигналу відсутня, фіксується лише нижня
- TOFD-метод (дифракційно-часовий метод) може бути альтернативою радіографічному методу ПК
- Повна відтворюваність результатів досліджень
- Можливість вимірювання розмірів ерозії металу на внутрішній поверхні
- Вища точність під час проведення досліджень (±1 мм, при повторному проході± 03 мм)
- Дефект може бути виявлений незалежно від його просторового становища
- Вимір розмірів та положення дефекту не залежить від амплітуди хвилі, тільки від часу її проходження
- Сканування охоплює весь об'єм шва вздовж однієї лінії, підвищуючи ефективність та продуктивність контролю
- Можливе документування та зберігання отриманих результатів контролю
- Внутрішні дефекти в шві не викликають спотворення сигналу бічної хвилі, також не змінюється сигнал, відбитий від зворотної поверхні, для таких дефектів характерна наявність двох дифрагованих сигналів від нижньої і верхньої частин дефекту
- Точкові дефекти, наприклад, пористість, викликають появу одного або кількох сигналів між бічною та відбитою від зворотної поверхнею хвилями. У них відсутній сигнал від вершини дефекту, а так само немає протяжності сигналу
- Дефект із виходом на поверхню визначається як переривання бічної хвилі, верхня частина сигналу відсутня, фіксується лише нижня
Функції DIO 1000 SFE

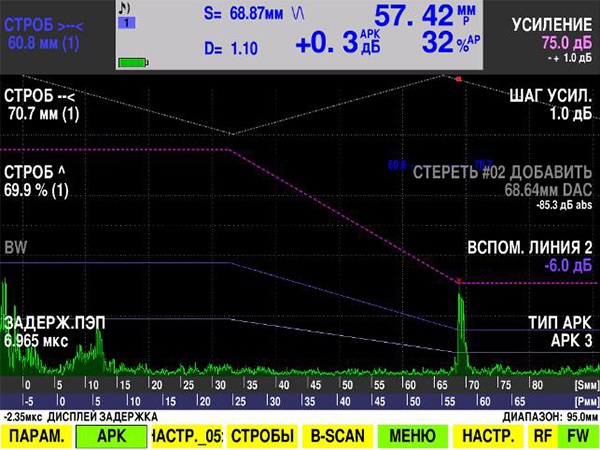

ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту.

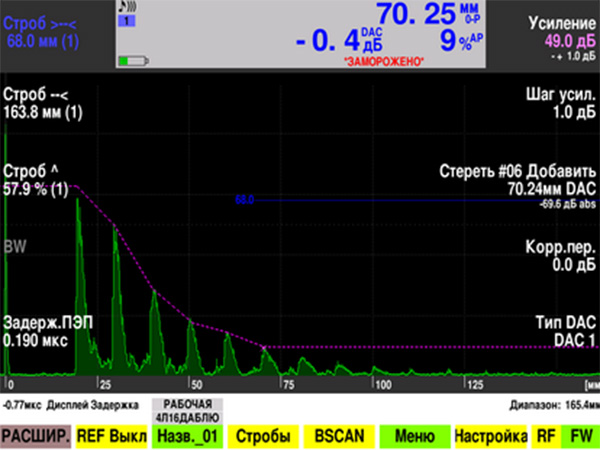

Корекція амплітуди ТРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу у матеріалі.

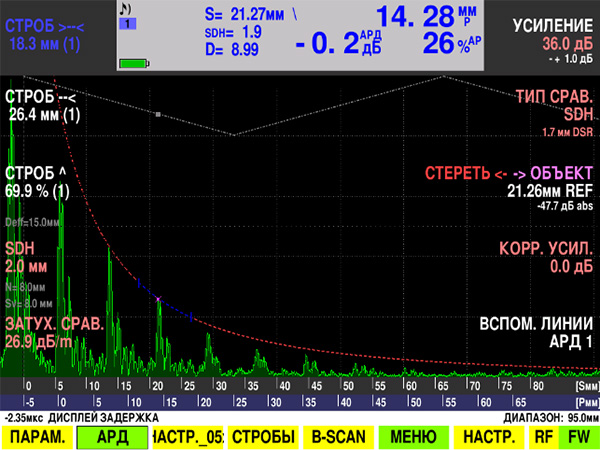

Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру.

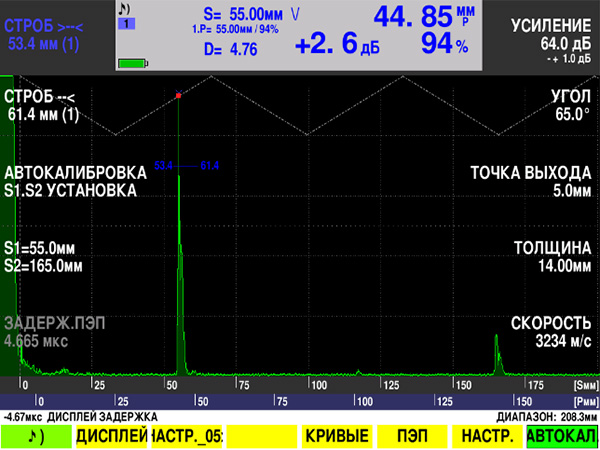

Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку.

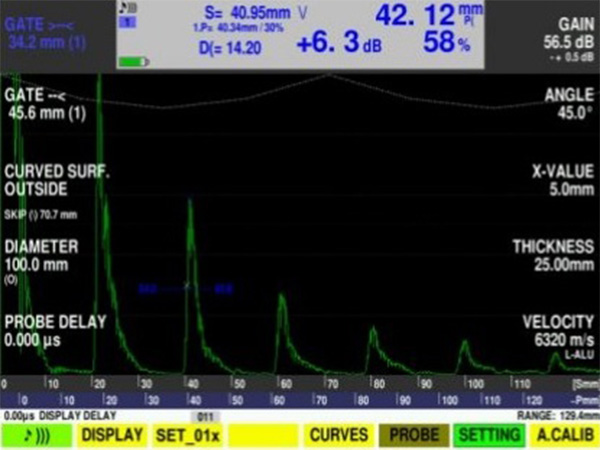

Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів.
ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту.
Корекція амплітуди ТРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу у матеріалі.
Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру.
Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку.
Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів.
Основні технічні характеристики DIO 1000 SFE
111 дБ (71 дБ безперервно)
побудова по 20 точках, регульована за висотою
широкосмуговий, вузькосмуговий або смугові фільтри – 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
0.5 МГц – 30 МГц при -3 дБ
Від 100 до 15240 м/с
сигнал від енкодера A, B, старт, TTL 5 В, живлення енкодера – переключається 5 В

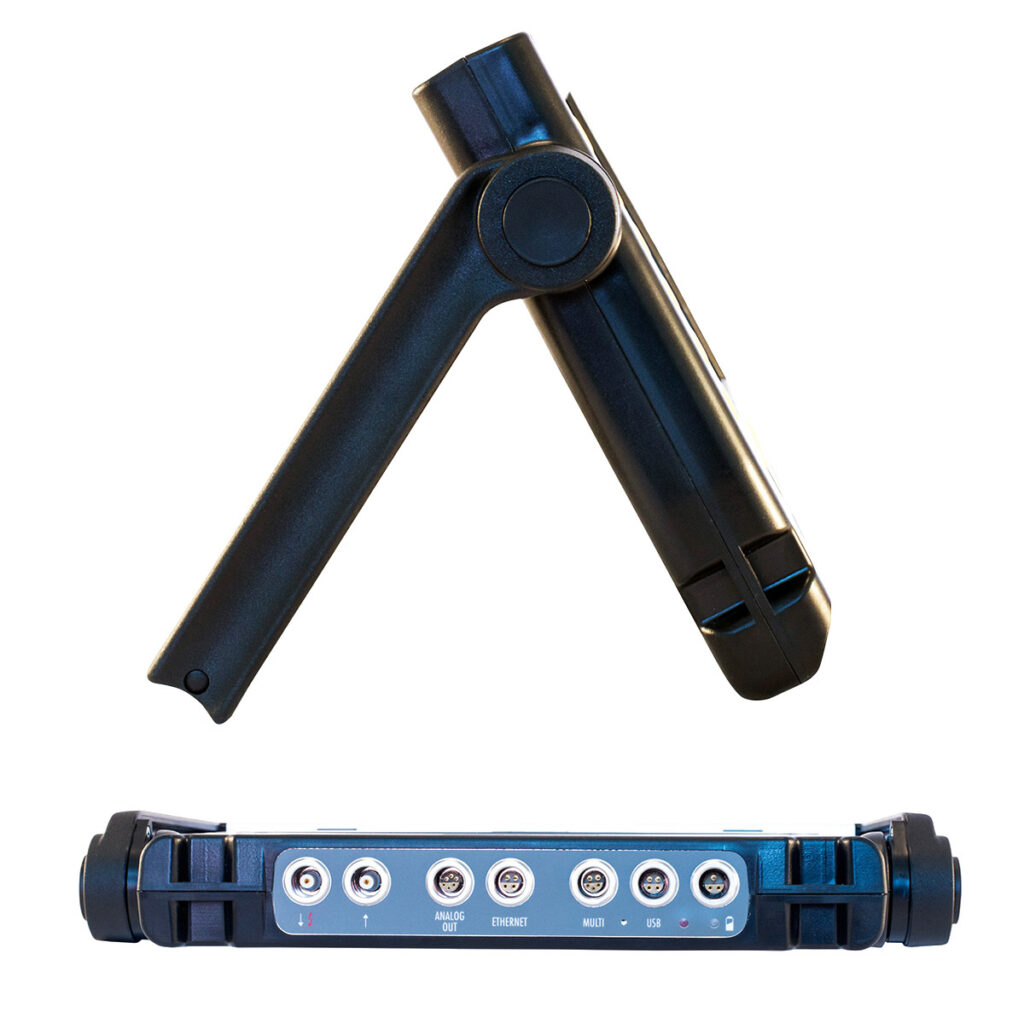

USB, RS232 Ethernet, Wireless Ethernet (на замовлення), Bluetooth (на замовлення)
Lemo 01
0.74кг + 0.54кг батарея
224х188×34 мм
Комплект поставки ультразвукового дефектоскопа DIO 1000 SFE
- Електронний блок дефектоскопа з вбудованим акумулятором Li-ion
- Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- Кабель LEMO01-LEMO00 – 2 шт
- Кабель USB
- ПЗ та інструкція з експлуатації на USB Flash Disk 2GB
- Захисний чохол
- Наплічний ремінь
- Свідоцтво про перевірку
- Посібник з експлуатації
- Кейс для транспортування та зберігання
- Електронний блок дефектоскопа з вбудованим акумулятором Li-ion
- Адаптер живлення (AC 80V~240V 50Hz/60Hz)
- Кабель LEMO01-LEMO00 – 2 шт
- Кабель USB
- ПЗ та інструкція з експлуатації на USB Flash Disk 2GB
- Захисний чохол
- Наплічний ремінь
- Свідоцтво про перевірку
- Посібник з експлуатації
- Кейс для транспортування та зберігання
