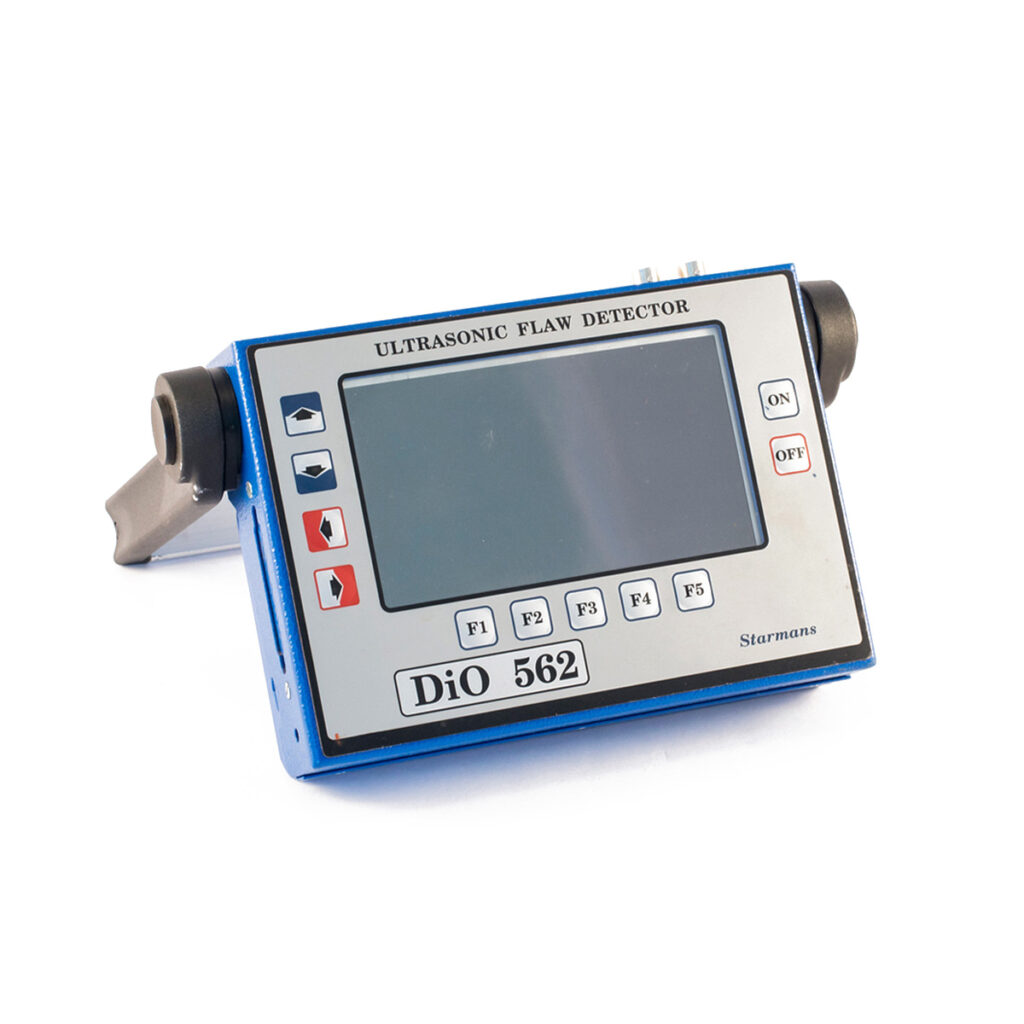

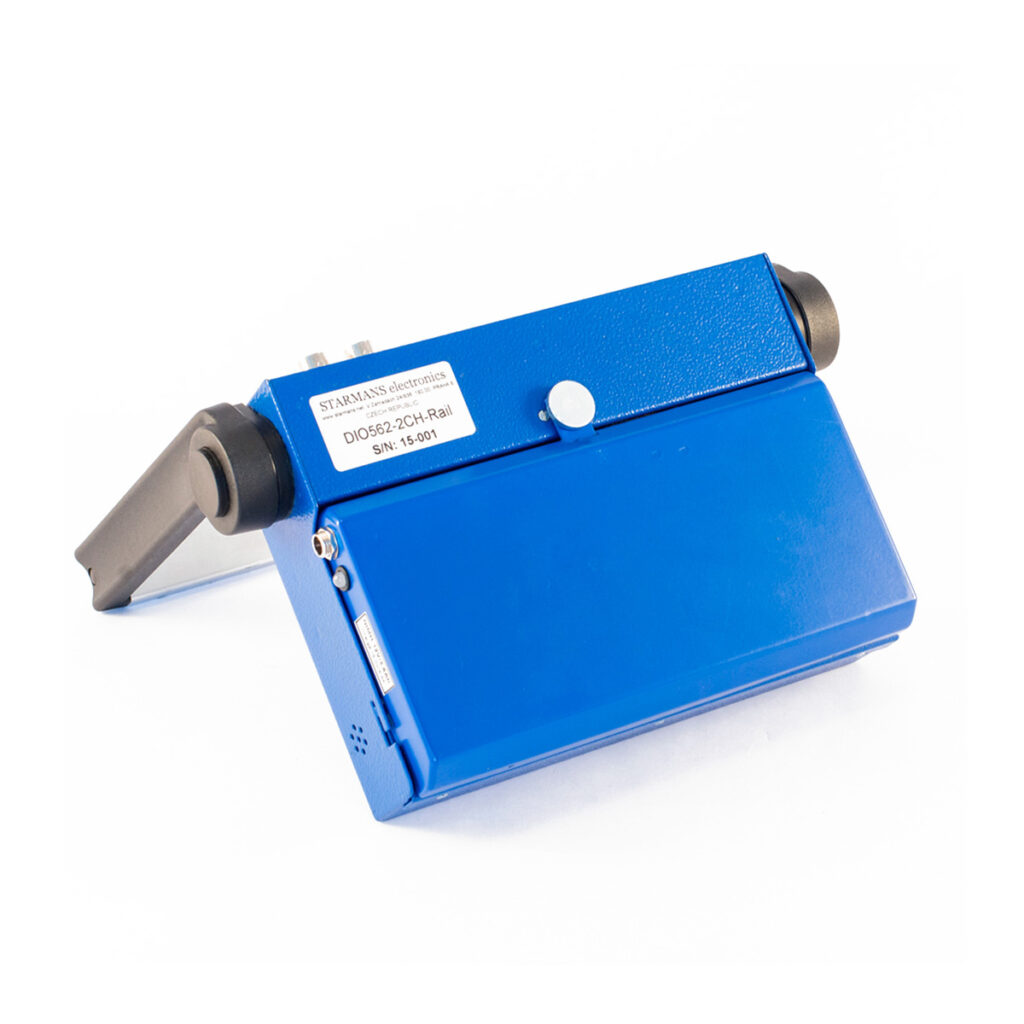

Ультразвуковий дефектоскоп, який застосовується для виявлення дефектів у зварних з'єднаннях, несплошностей та непроварів. На дефектоскоп встановлено програмоване програмне забезпечення, яке можна самостійно змінювати під свої потреби. Дефектоскоп повністю цифровий і має весь набір необхідних функцій для проведення ультразвукового контролю.
Представлений дефектоскоп забезпечений адаптивним програмним забезпеченням. Є можливість його програмування самостійно. З цією метою він оснащений спеціальною операційною системою. Ультразвуковий дефектоскоп DIO 562 повністю цифровий, має розширений набір, необхідних для роботи функцій: заморожування пікових значень, аналіз та оцінка розміру дефектів, наявність аналогових алгоритмів придушення шумів та ін. У DIO 562 є режим енергозбереження. Він оснащений В-сканом та FIR-фільтром.
Дефектоскоп працює у інтервалі частот від 0,5 до 20 МГц. Має можливість регулювання діапазонів тривалості розгортки 2 – 8000 мм. За бажанням замовника без зміни конструктивної схеми можна зробити апгрейд програмного забезпечення. Місткість картки пам'яті приладу можна змінювати за бажанням споживача.
- Дефектоскоп DIO 562 може використовуватися з одинарним або подвійним ультразвуковим датчиком для виявлення дефектів та вимірювання товщини
- Отримані сигнали піддаються цифровій обробці
- Кожен прилад має картку пам'яті і може бути підключений до ПК
- Кожен дефектоскоп має три затвори із сигналізацією
- Криві AVG та DAC для оцінки розміру дефекту
- Просте калібрування для FBH, SDH та BWE
- Обробка висоти ехо-сигналу як усереднення, фіксація пікового значення
- Пікове значення заморожування
- Регульована тимчасова розгортка з масштабуванням, запуск інтерфейсу
- Аналогова фільтрація для співвідношення сигнал/шум для покращення
- 2-D дисплей / B-scan
- Дефектоскоп DIO 562 може використовуватися з одинарним або подвійним ультразвуковим датчиком для виявлення дефектів та вимірювання товщини
- Отримані сигнали піддаються цифровій обробці
- Кожен прилад має картку пам'яті і може бути підключений до ПК
- Кожен дефектоскоп має три затвори із сигналізацією
- Криві AVG та DAC для оцінки розміру дефекту
- Просте калібрування для FBH, SDH та BWE
- Обробка висоти ехо-сигналу як усереднення, фіксація пікового значення
- Пікове значення заморожування
- Регульована тимчасова розгортка з масштабуванням, запуск інтерфейсу
- Аналогова фільтрація для співвідношення сигнал/шум для покращення
- 2-D дисплей / B-scan
Функції DIO 1000 LF
ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту
Корекція амплітуди ВРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу в матеріалі
Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру
Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку
Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів
ТРЧ
ТРЧ (тимчасове регулювання чутливості) необхідне для вирівнювання амплітуди сигналу з урахуванням відстані до дефекту
Корекція амплітуди ВРЧ
DAC-крива, це лінія, що з'єднує максимуми ехо-сигналів (до 20 точок) від ідентичних відбивачів, розташованих на різній відстані. Функція дозволяє ефективно проводити відбраковування по всій області контролю з урахуванням загасання сигналу в матеріалі
Цифрова АРД-діаграма
Даний метод визначення розміру дефектів заснований на графічному відображенні залежності амплітуди відбитого або сигналу, що пройшов, від глибини залягання штучної несплошності з урахуванням її характерного розміру
Автоматичне калібрування перетворювача
Автоматичне калібрування будь-якого перетворювача на будь-якому зразку
Функція калібрування похилих перетворювачів
Ця функція може бути дуже корисною при контролі похилими перетворювачами поздовжнього шва на криволінійній поверхні різних об'єктів
Основні технічні характеристики DIO 562 LC
80 дБ (тимчасові закони визначаються АРД та DAC кривими)
7,5
0,5 МГц – 20,0 МГц
0 – 1500 мкс
0 – 50 мкс (одночасно із затримкою розгортки)
50 Гц – 5000 Гц (автоматично змінюється залежно від тривалості розгортки)
звукова вбудована + зафарбовування відеосигналів під час використання першого строба
за часом, заданим оператором, та датчику шляху
1,7 кг
185x130x40 мм
Комплектація ультразвукового дефектоскопу DIO 562 LC
- 1x Прилад DIO 562
- 1x Мережевий адаптер
- 1x Валіза для транспортування
- 1x Чохол для приладу
- 1x Програмне забезпечення для ПК
- 1x Інструкція
- 2x Кабель BNC – LEMO
- 2x Кабель BNC – BNC
- 1x Кабель RS 232 для ПК
