Мал. 1. Виявлення моделі тріщини від кута просвічування
Відповідно до СНиП 111-18-75, виявляти внутрішні дефекти в цих сполуках слід за допомогою ультразвукової дефектоскопії та іонізуючих випромінювань. Але ці методи малоефективні з тієї причини, що у більшості випадків не виявляються найнебезпечніші дефекти типу непроварів, несплавлень і тріщин у корені шва (мал. 1). Тому найбільш об'єктивним і оптимальним способом контролю нахлесткових, таврових і кутових з'єднань є ультразвуковий.
Здійснення контролю кутових з’єднань плоских елементів
У процесі контролю кутових швів з К-подібною обробкою або без неї, але з максимальним проплавленням стіни допускається використовувати 2 схеми (мал. 2).

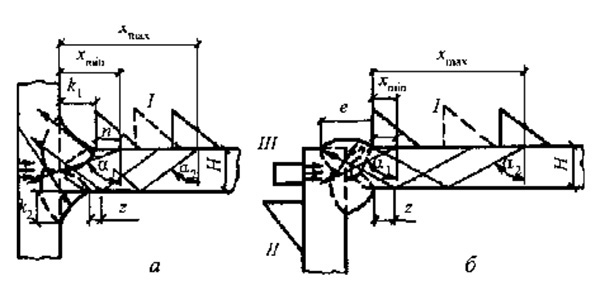

Мал. 2. Контроль двосторонніх швів: а – таврових; б - кутових
Мал. 2. Контроль двосторонніх швів: а – таврових; б - кутових
У процесі контролю кутових швів з К-подібною обробкою або без неї, але з максимальним проплавленням стіни допускається використовувати 2 схеми (мал. 2).

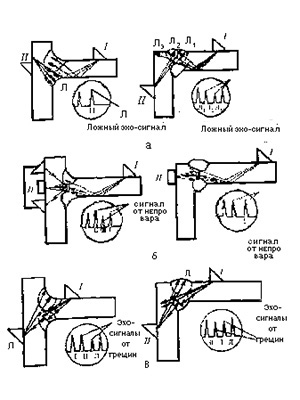

Мал. 3. Аналіз схем контролю таврових та кутових з'єднань: а - без дефектів; б - з непроваром у корені шва; в - із тріщиною; Л - хибні луна-сигнали.
Перед тим як приступити до контролю кутових швів таврового з'єднання з К-подібною обробкою, в яких необхідний максимальний провар кореня шва, потрібно знайти непровар в корені шва прямим або один раз відбитим відлунням - сигналом (мал. 3.).
Для забезпечення простоти роботи, а також більш швидкого та точного розшифрування ехо-сигналів, на екрані дефектоскопа встановлюють робочу зону. Для цього спочатку прямим променем визначають максимальний ехо-сигнал від нижнього бічного відбивача, а один раз відбитим променем ехо-сигнал від верхнього відбивача. Ці положення сигналів позначаються на екрані дефектоскоп. Потім строб-імпульс між цими мітками переносять вліво на половину його величини, після чого задній фронт строб-імпульсу доводять до мітки, яка відповідає ехо-сигналу від верхнього бічного відбивача.
На екрані приладу можна визначати робочу ділянку як з бокових циліндричних свердлінь, так і по кутових відбивачів.
Односторонні шви таврових і кутових з'єднань з К-подібною обробкою або без неї при невиконанні зворотного підварювання кореня шва контролюються прямим і один раз відбитим промінням. Якщо шви доступні для проведення контролю, найкраще контроль виконувати з боку, протилежному обробленню, оскільки при цьому покращується прозвучування верхньої частини шва.
